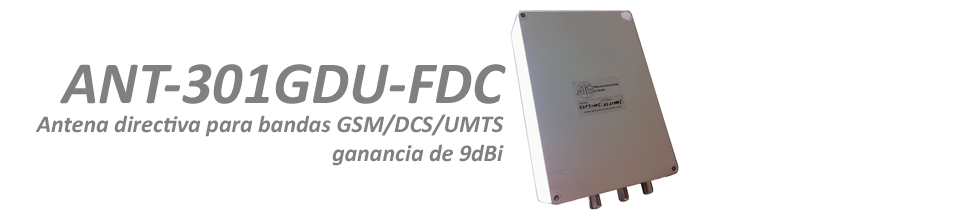

ANT-301GDU-FDC

"Antena directiva tribanda para GSM, DCS y UMTS (3G)"

La antena ANT-301GDU-FDC es una antena directiva para las bandas de telefonía GSM DCS y UMTS, ofrece una ganancia de 9dBi con una cobertura gran alcance. El cuidado diseño del componente radiante garantiza un diagrama de radiación simétrico y dos variantes de polarización: circular y vertical.

La antena ANT-301GDU-FDC se utiliza para soluciones de ampliación de señal en las bandas GSM, DCS y UMTS, para conectar a repetidores o amplificadores de señal, y en instalaciones con enlaces punto a punto. Su acabado permite la instalación tanto en exterior como en interior.


CARACTERÍSTICAS GENERALES:



Especificaciones de antena*:
Frecuencia banda GSM: 890MHz ~ 960MHz

Frecuencia banda DCS: 1710MHz ~ 1880MHz

Frecuencia bandas UMTS: 1920MHz ~ 2170MHz

Ganancia: 9dBi (8dBi con salida única)
ROE: <2

Polarización: circular o vertical

Diagrama de radiación en GSM (BW3dB): 95º (Ancho de haz en elevación)

Diagrama de radiación en DCS (BW3dB): 110º (Ancho de haz en elevación)

Diagrama de radiación en UMTS (BW3dB): 105º (Ancho de haz en elevación)

Impedancia: 50 Ω

Conector**: 3 N hembra (opción de salida RF única con 1 N hembra)

*Para otras bandas de frecuencia consultar

**Posibilidad de suministrar cable y conectores a medida



Especificaciones mecánicas:

Dimensiones: 360mm x 250 mm x 70 (sin conector)

Color: gris

Montaje Tipo A: Vertical con sujeción mediante tornillos de 65 mm.

Montaje Tipo B: Vertical orientable con abrazaderas para mástil.
