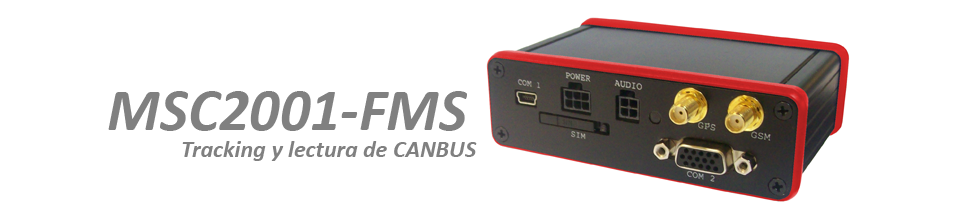

MSC2001-fms

"Tracking y Telemetría por CAN Bus"
El MSC2001-FMS es una evolución de la versión Track, también desarrollada por Mobile System Communications, que ofrece todas las prestaciones de dicha versión y además está dotado de un puerto CANBus para la obtención de los datos del vehículo, compatible con el protocolo J1939 y J1708, estándares de automoción. Además de esta función de telemetría, el MSC2001-FMS que es un robusto dispositivo de geo-localización, dotado de tecnología de posicionamiento GPS/A-GPS y transmisión GPRS Clase 12 y, opcionalmente, WiFi. Ofrece la posibilidad de comunicación de voz y SMS a través de la red de GSM y, usando la red GPRS, permite conectividad con protocolo TCP/UDP. Con conexiones a interfaces externos, digitales o analógicos, y puerto serie RS232 y SPI.



CARACTERÍSTICAS GENERALES:



Módulo comunicaciones Siemens/Cinterion:
GSM/GPRS Quad-Band (850/900/1800/1900MHz)
Comunicación de voz en manos libres
Comunicación SMS
Comunicación GPRS clase 12
Protocolo de comunicación TCP/IP, TCP/UDP
Esquema de codificación CS 1 – 4



Módulo posicionamiento U-Blox:
Receptor GPS de 16 canales
Soporta A-GPS
Banda de frecuencia L1: 1575.42MHz
Precisión 2,5m CEP; 5,0m SEP
Alimentación de 3.0v para antena activa
Sensibilidad con antena externa de -157 dBm
Posicionamiento en caliente: <3.5 seg
Arranque en caliente: <25 seg
Arranque en frio: <40 seg
Soporta protocolos NMEA-0183, RTCM y UBX binario



Especificaciones técnicas:
Encapsulado: Duraluminio
Dimensiones con conectores: 105x80x32
Alimentación: 6V a 48V DC
Consumo máximo (12VDC):
Dormido: 6mA
Standby: 20mA
Encendido: 60mA
Transmitiendo: 200mA



Rangos de trabajo máximos:
Temperatura de funcionamiento:   - 30ºC a 75ºC
Temperatura de almacenamiento: - 30ºC a 85ºC
Temperatura de desconexión: 90ºC
Humedad de funcionamiento: 0 a 99% sin condensación



Interfaces:
Conector SMA hembra para antena GSM externa
Conector SMA hembra para antena GPS externa
Entrada para micro y altavoz
Puerto USB 2.0 de servicio
Conector HD15 hembra multi interfaz:
4 entradas Digitales: 3V a 24V
2 entradas Analógicas: 0V a 2,4V
1 puerto serie RS232 configurable

Puerto CANBus:
Norma ISO-11898
Compatible con conexión 12/24v
Velocidad: 1MB/s
Compatible con J1939 y FMS

FUNCIONES GENERALES:



Parámetros configurables:
Modo de transmisión SMS, TCP, UDP
Servidor OTAP
Destinos: hasta 3 móviles, IP/Puerto
Parámetros de puerto serie
Parámetros de modos de transmisión
Funcionamiento de entradas digitales:
                               Apagada
                               Encendida
Modo evento
                               Modo alarma
                               Modo emergencia



Conectividad Remota:
Configuración parámetros de funcionamiento
Actualización Firmware: FOTA
Servicio OTA



Modos de transmisión:
Intervalo programable por tiempo transcurrido
Intervalo programable por distancia recorrida
Intervalo programable por exceso de velocidad
Cambio de estado en entradas digitales y/o analógicas
Activación de alarmas
Lectura por puerto Serie



Información en transmisión:
Posición
Calidad de señal GSM/GPS
Rumbo
Velocidad
Estado
Lectura de entradas digitales/analógicas
Lectura puerto serie y CANBus
Distancia parcial/total



Accesorios incluidos:
Anclaje metálico para fijación de MSC2001-Track
Cable de alimentación 1,5 metros con fusible
Manual de instalación



Accesorios opcionales (ver catálogo):
Batería interna recargable
Ampliaciónes de memoria interna
Cable HD15 multi interfaz 1,5 metros
Cable de supervisión y servicio hyperterminal
Cable de voz, para micro y altavoz
Antenas externas GSM, GPS, WiFi y combinadas
Sensores de inclinación y accidentes
Módulo de comunicación WiFi (802.11b / 802.11g)
Interfaz CANBus J1708



Soporte para instaladores e integradores:
Formación para instalación y programación
Documentación de Protocolo de comunicaciones
