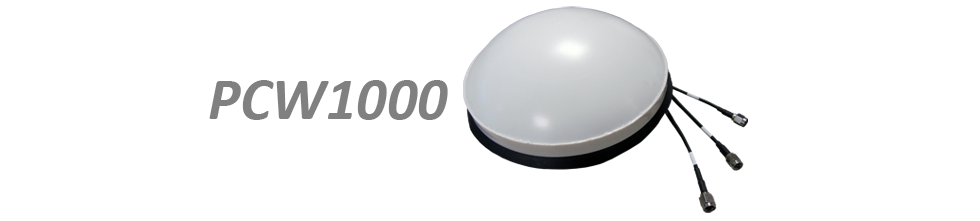

PCW1000 (ANT-402GSDW1-MOL)

"Optimización de instalaciones con una sola antena"

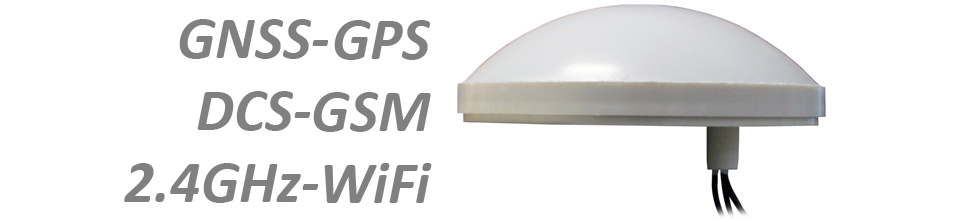

La antena PCW1000 (ANT-402GSDW1-MOL) es una antena combinada que integra en un solo producto las bandas GPS, GSM, DCS y 2.4GHz (WiFi), una combinación pensada para simplificar los componentes de comunicación necesarios en los sistemas de gestión de flotas y equipos AVL y SAE ( Sistemas de Ayuda a la Explotación)

La antena PCW1000 está diseñada bajo las más estrictas especificaciones técnicas, garantizando así un perfecto comportamiento de transmisión y recepción en las diferentes bandas de frecuencia que abarca.

CARACTERÍSTICAS GENERALES:



Especificaciones de antena GPS:
Tipo: Antena Activa
Banda GPS*: L1
Frecuencia: 1563MHz ~ 1587MHz
Ganancia: 3dB
Polarización: RHCP
Relación Axial: 3dB
Diagrama de radiación: Omni Azimuthal
Elevación: 40°~90°
*Para otras bandas de frecuencia consultar



Especificaciones de amplificador (LNA):
Ganancia: 28dB
Figura de ruido: <1.2dB
Alimentación: 3v-5v
Consumo: <20mA



Mérito combinado antena + LNA:
G/T: > -14.5dB/°K



Especificaciones de antena GSM/DCS:
Frecuencias: GSM (870-960MHz)
DCS (1710-1880MHz)
Ganancia: 1.5dBi
ROE: <2.0
Polarización: Vertical
Diagrama de radiación: Omni Azimuthal
Elevación: 0°~40°



Especificaciones de antenna WiFi:
Frecuencia: 2.4GHz - 2.485GHz
Ganancia: 1dBi (antena pasiva)*
ROE: <2.0
Polarización: Vertical
Diagrama de radiación: Omni Azimuthal
Elevación: 0°~50°
*Para antenas activas Tx/Rx en banda 2.4GHz consultar



Especificaciones mecánicas:
Dimensiones: 155mm(D) x 50mm(H)
Peso:
Color: Blanco
Protección: IP66
Montaje: sujeción con tuerca



Especificaciones de cable estándar*:
*Posibilidad de suministrar cable y conectores a medida
GPS
Tipo: Coaxial RG174
Impedance: 50 Ω
Longitud: 3m
Conectores: SMA macho

GSM/DCS
Tipo: Coaxial RG174
Impedance: 50 Ω
Longitud: 3m
Conectores: SMA macho

WiFi
Tipo: Coaxial RG174
Impedance: 50 Ω
Longitud: 3m
Conectores: SMA macho invertido



Especificaciones ambientales:
GPS
Temperatura de trabajo: -40°C a +85°C
Humedad en el aire: 95% sin condensación

GSM/DCS
Temperatura de trabajo: -40°C a +85°C
Humedad en el aire: 95% sin condensación

WiFi
Temperatura de trabajo: -40°C a +85°C
Humedad en el aire: 95% sin condensación
