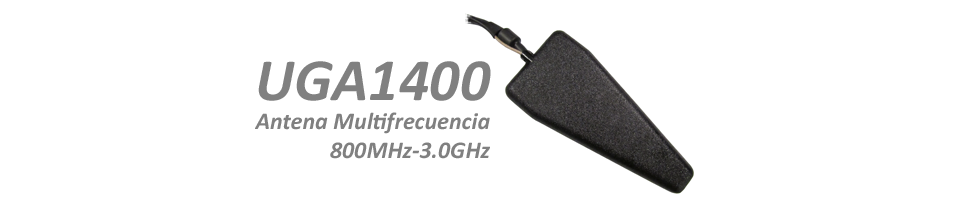

UGA1400

"Antena compacta multifrecuencia"

La antena UGA-1400 es una solución multifrecuencia que, junto con la antena GPS activa integrada, ofrece al usuario conectividad con diferentes dispositivos móviles y M2M, es compatible con todos los módulos multibanda o monobanda para comunicaciones inalámbricas que trabajen entre 800MHz y 3000MHz (WiFi, DCS, GSM, GPRS, 3G, 4G, ZIGBEE, BLUETOOTH,...). La antena UGA-1400 es compatible con módulos de altas prestaciones para posicionamiento o comunicaciones satélite que no precisen de antenas activas.

La UGA-1400 está diseñada bajo las más estrictas especificaciones técnicas, y fabricada con materiales de gran calidad, para garantizar un perfecto funcionamiento en cada una de las frecuencias.


CARACTERÍSTICAS GENERALES:



Especificaciones de antena posicionamiento GPS:
Tipo: Antena Activa
Banda GPS*: L1
Frecuencia: 1563MHz ~ 1587MHz
Ganancia: 3dB
Polarización: RHCP
Relación Axial: 3dB
Diagrama de radiación: Omniacimutal (Omnidireccional sobre plano)
Elevación: 40°~90°
*Para otras bandas de frecuencia consultar



Especificaciones de amplificador (LNA):
Ganancia: 28dB
Figura de ruido: <1.2dB
Alimentación: 3v-5v
Consumo: <20mA



Mérito combinado antena + LNA:
G/T: > -14.5dB/°K



Especificaciones de antena comunicaciones multifrecuencia:
Frecuencias: 800MHz-3000MHz*
(GSM/DCS/GPRS/3G/4G/ZIGBEE/BLUETOOTH/WiFi)
Ganancia: 1.5dBi
ROE: <2.0
Polarización: Vertical
Diagrama de radiación: Omniacimutal (Omnidireccional sobre plano)
Elevación: 25°~50° (según frecuencia utilizada)
*Para antenas activas Tx/Rx, consultar



Especificaciones mecánicas:
Dimensiones: 120mm x 55mm x 9mm
Peso: 42gr
Color: Gris o Negro
Montaje: adhesivo, instalación de interior (Automoción, Oficinas,...)



Especificaciones de cable estándar*:
*Posibilidad de suministrar cable y conectores a medida


GPS
Tipo: Coaxial RG174
Impedancia: 50 Ω
Longitud: 2m
Conectores: SMA macho



COMUNICACIONES
Tipo: Coaxial RG174
Impedancia: 50 Ω
Longitud: 2m
Conectores: SMA macho



Especificaciones ambientales:
Temperatura de trabajo: -40°C a +85°C
Humedad en el aire: 95% sin condensación
