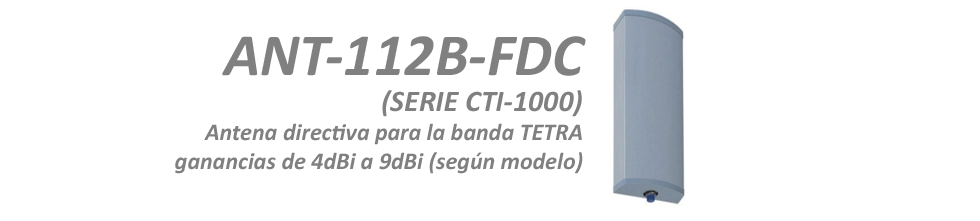

ANT-112B-FDC / CTI-Series para la banda TETRA

"Serie de antenas para la banda TETRA con diferente ganancia y haz para cada necesidad"

La antena ANT-112B-FDC es una antena directiva concebida para trabajar en la banda TETRA. Esta antena, en sus variantes CTI 1400, 1600 y 1900, ofrece diseños con variaciones técnicas que permiten cubrir las necesidades concretas de diferentes proyectos, con ganancias desde 4 a 9dBi y diferentes diagramas de radiación en los planos verticales y horizontales.

La ANT-112B-FDC se utiliza para comunicaciones TETRA y en instalaciones que necesitan dotar de cobertura a dispositivos móviles que utilizan la banda TETRA para trabajar en comunicaciones de voz y datos, su acabado permite su instalación tanto en exterior como en interior.


ANT-112B-FDC Ganancia Plano Horizontal Plano Vertical L x A x H
CTI-1400 4dBi 120º 120º 400 x 170 x 100 mm
CTI-1600 6dBi 120º 100º 900 x 170 x 100 mm
CTI-1900 9dBi 120º 60º 1300 x 170 x 100 mm


CARACTERÍSTICAS GENERALES:



Especificaciones de antena*:
Banda: TETRA
Frecuencia: 380MHz ~ 470MHz

Ganancia antena: según modelo (ver tabla)
Polarización: Vertical

Diagrama de radiación plano horizontal: según modelo (ver tabla)

Diagrama de radiación plano vertical: según modelo (ver tabla)

ROE: <2

Impedancia: 50 Ω

Conector**: N hembra

*Para otras bandas de frecuencia consultar



Especificaciones mecánicas:

Dimensiones: según modelo (ver tabla)

Color: gris

Montaje Tipo A: Vertical con sujeción mediante tornillos de 65 mm.

Montaje Tipo B: Vertical orientable con abrazaderas para mastil.
